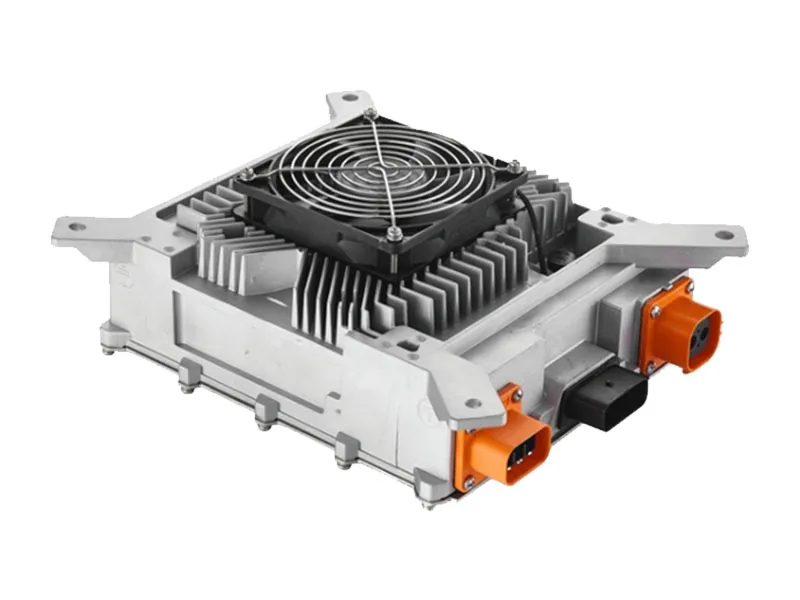

Cargador de a bordo (OBC)

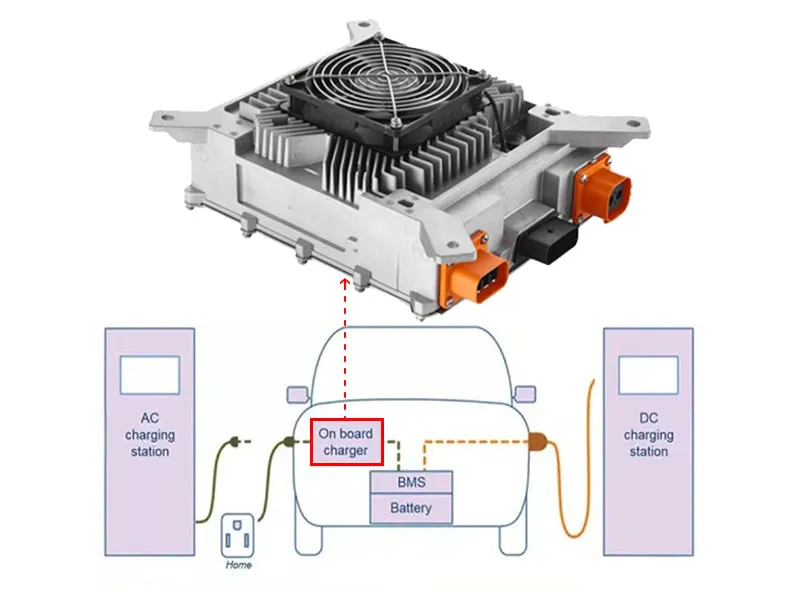

Instalado en vehículos eléctricos PHEV y BEV para convertir CA en CC para la carga de baterías

Cargador de a bordo (OBC)

El cargador de a bordo (OBC) es un componente clave en los vehículos híbridos enchufables (PHEV) y los vehículos eléctricos de batería (BEV). Este sistema interno convierte la corriente alterna (CA) en corriente continua (CC), que es necesaria para cargar la batería del vehículo. Juega un papel esencial al permitir que los vehículos eléctricos carguen sus baterías de alto voltaje mientras están estacionados, lo que contribuye a una mayor autonomía y eficiencia energética.

Con un voltaje de batería estandarizado en torno a los 450V y con tendencias a aumentar, los cargador de a bordo optimizan los tiempos de carga y reducen la necesidad de cableado interno. Dependiendo de la fuente de energía, como la de CA en el hogar o estaciones de carga públicas o privadas, los cargador de a bordo u OBC varían en capacidad, desde convertidores monofásicos de 1kW hasta sistemas trifásicos de 22kW. Estos cargadores están diseñados para ofrecer una alta eficiencia y una carga rápida, asegurando el rendimiento y la autonomía máxima de los vehículos eléctricos.

  • Potencia: 1kW-22kW
  • Voltaje de salida: 30V-850V
  • Método de refrigeración: refrigerado natural / refrigerado por aire / refrigerado líquido
  • Carga bidireccional
Solicite un presupuesto
Opciones de modelo

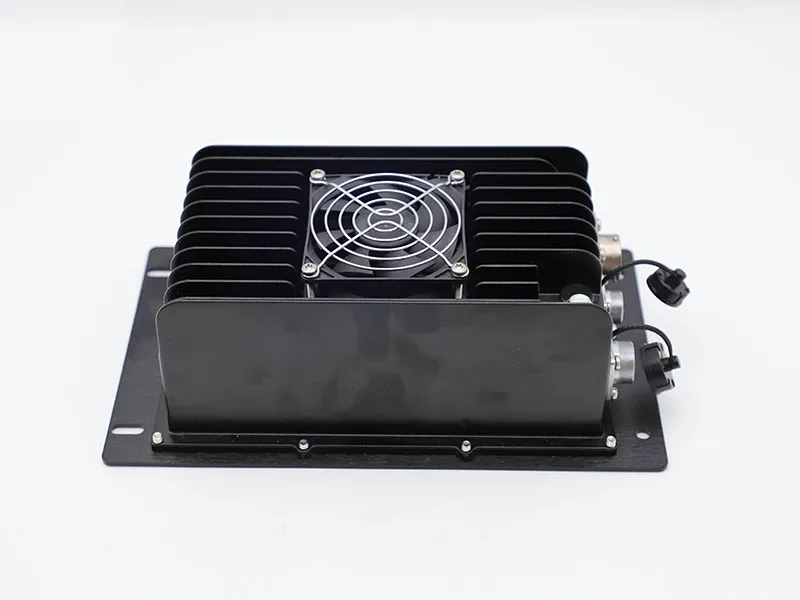

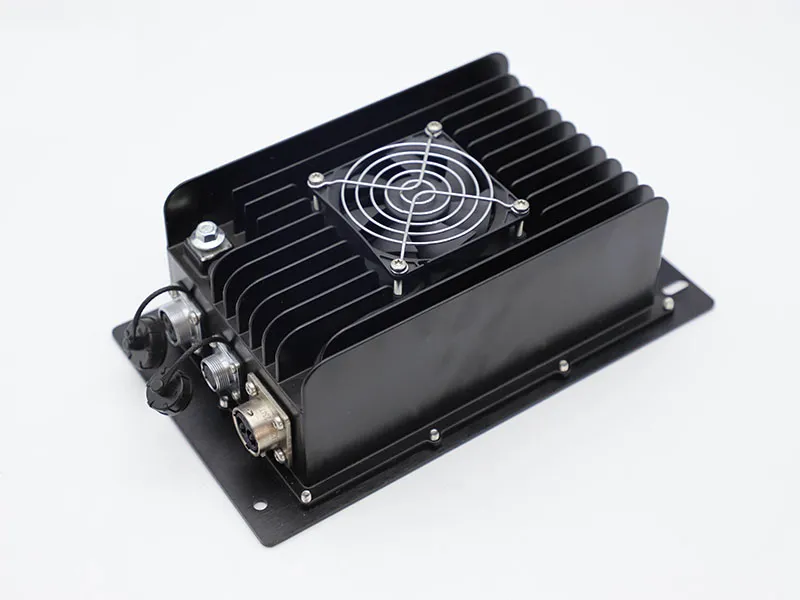

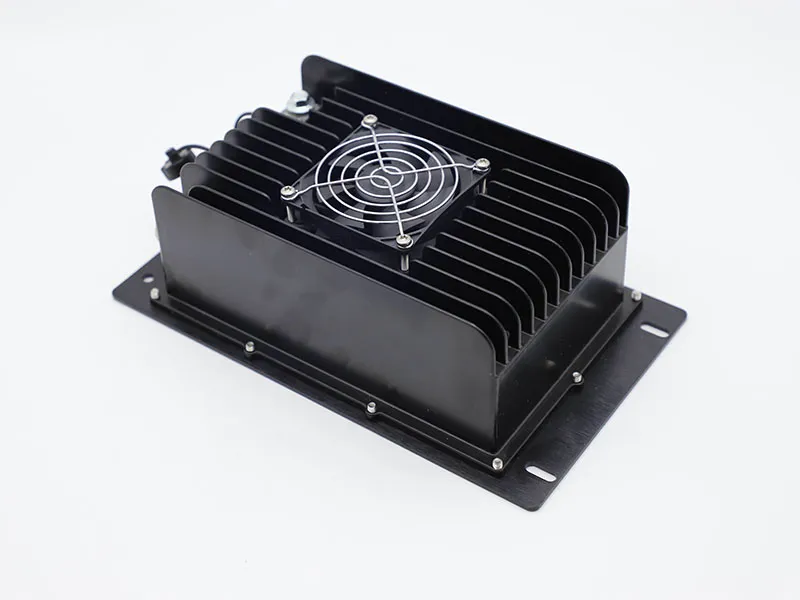

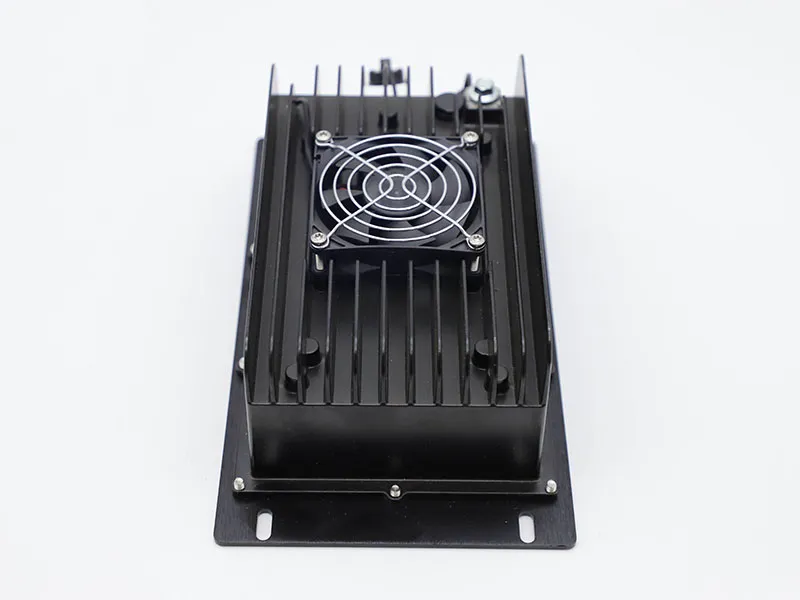

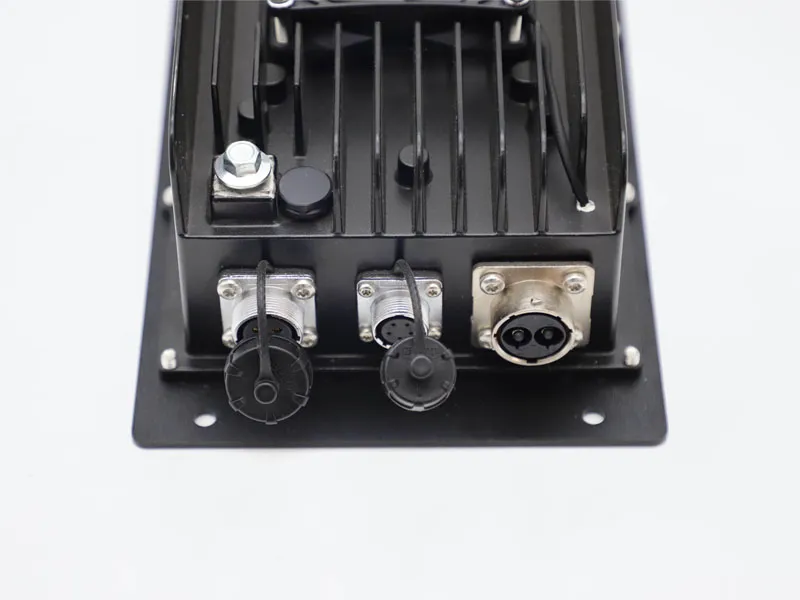

  • Cargador de batería de litio / cargador de a bordo 2kW (refrigerado por ventilador)

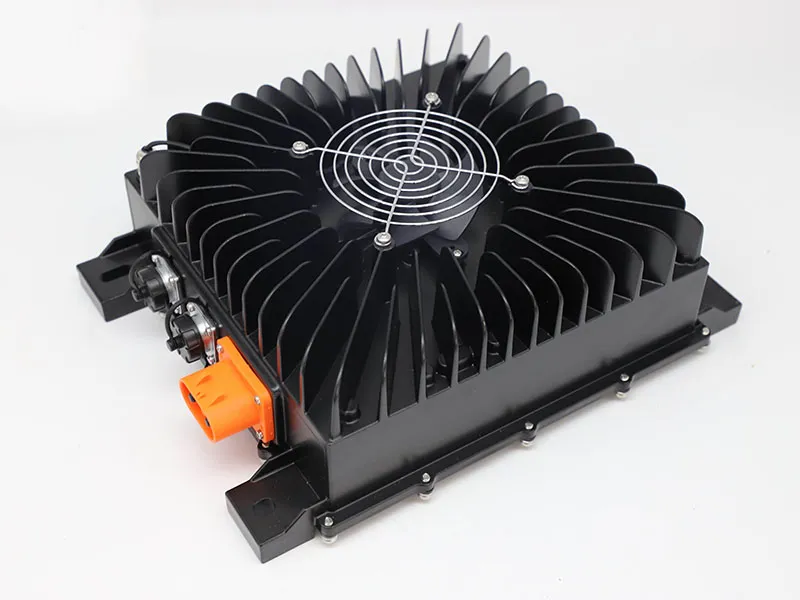

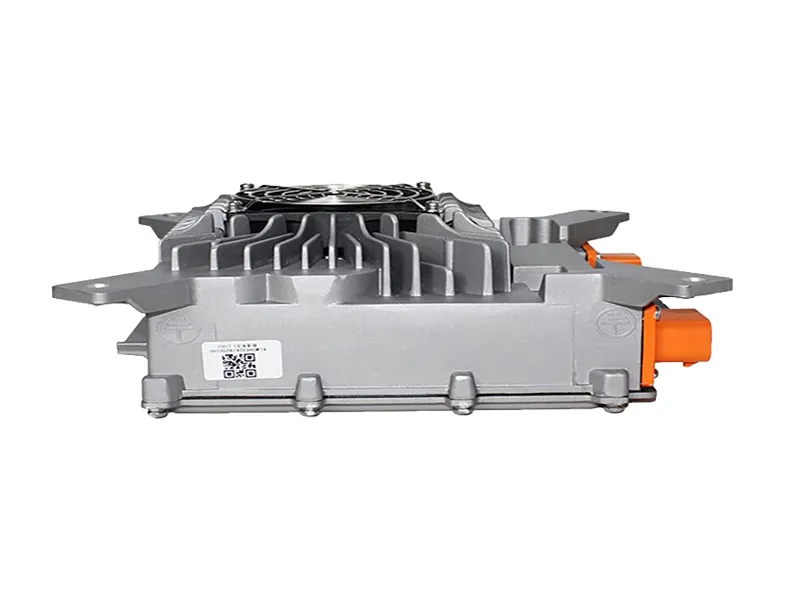

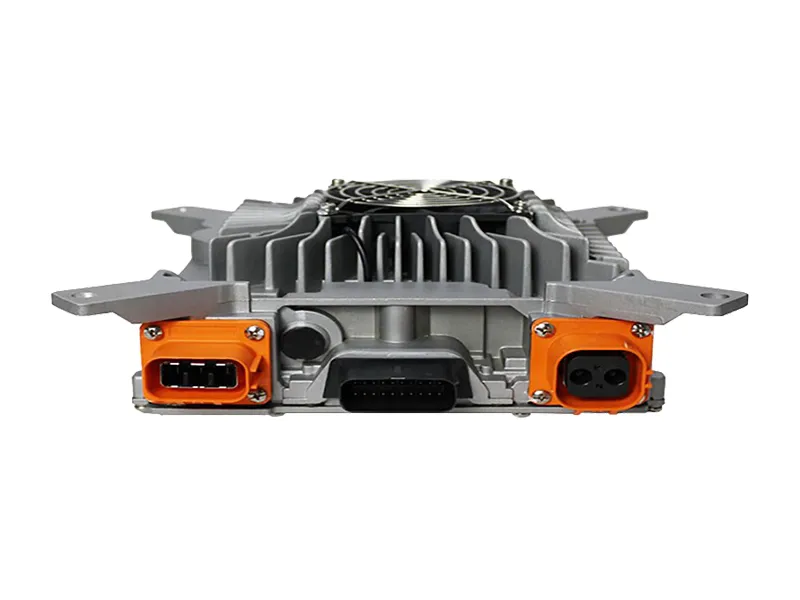

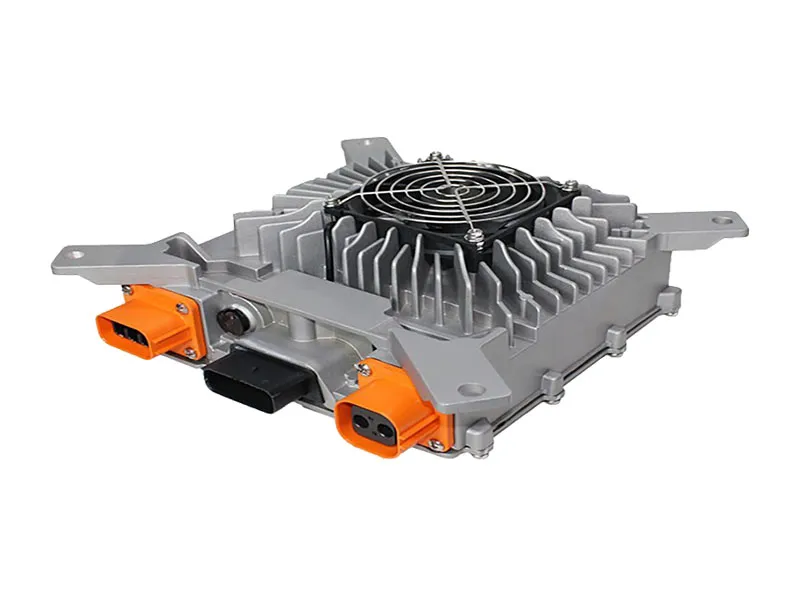

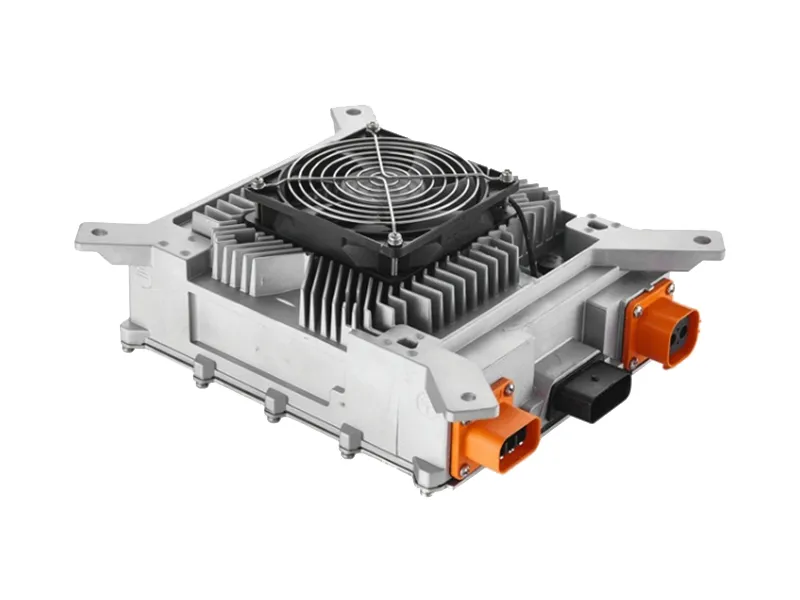

  • Cargador de batería de litio / cargador de a bordo 3.3kW (refrigerado por ventilador)

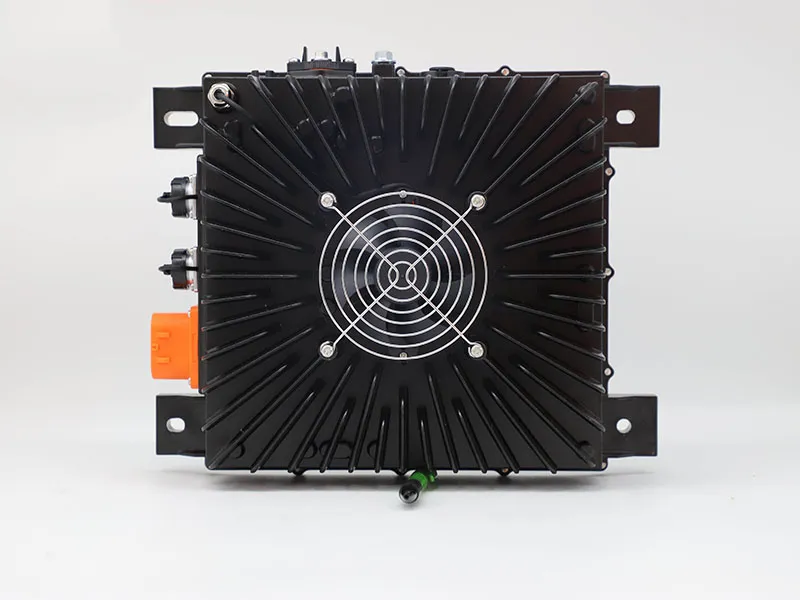

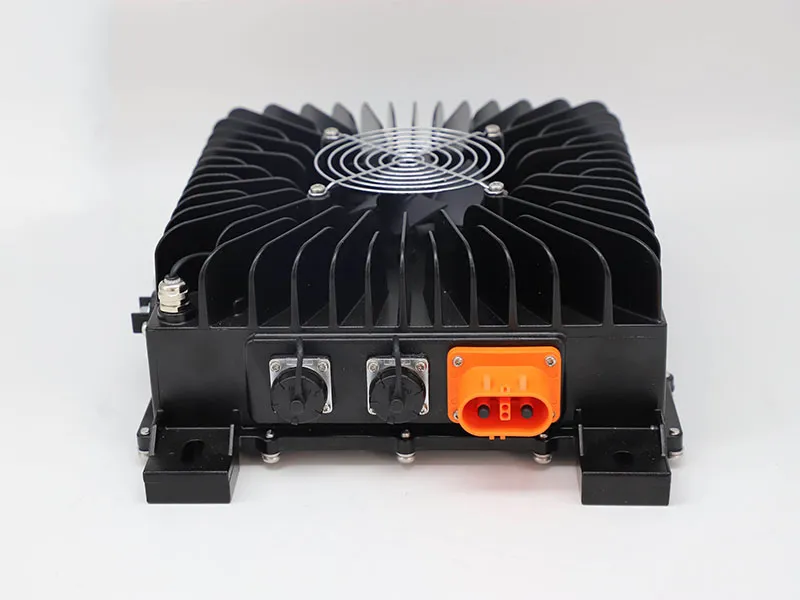

  • Cargador de batería de litio / cargador de a bordo 4.0kW (refrigerado por ventilador)

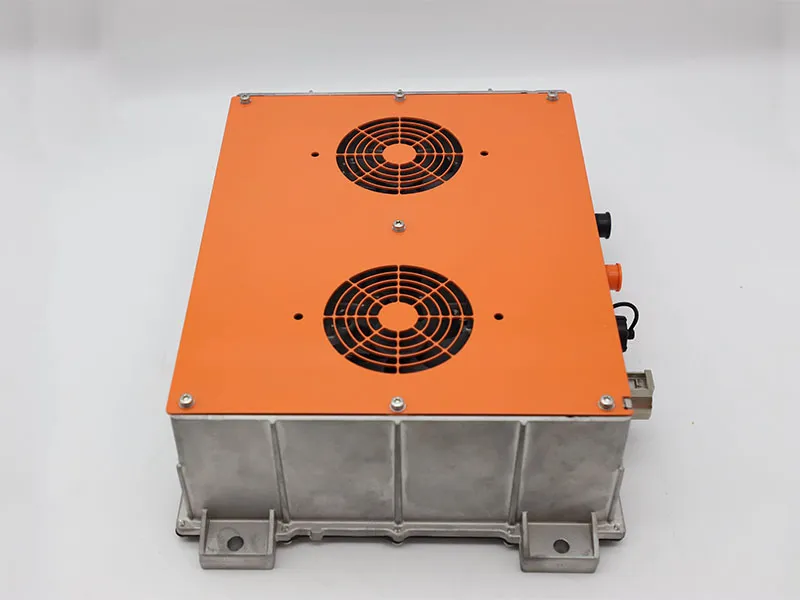

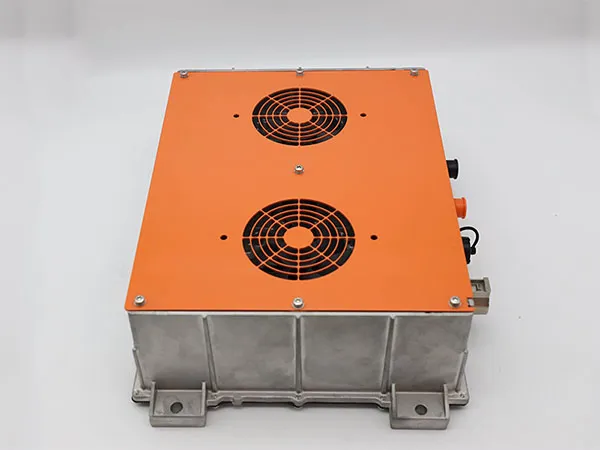

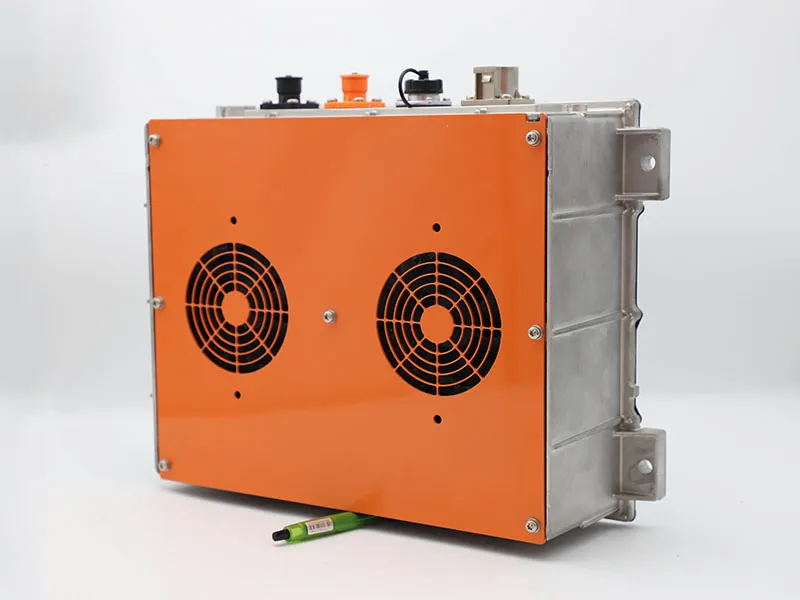

  • Cargador de a bordo monofásico/trifásico 6.0kW (refrigerado por ventilador)

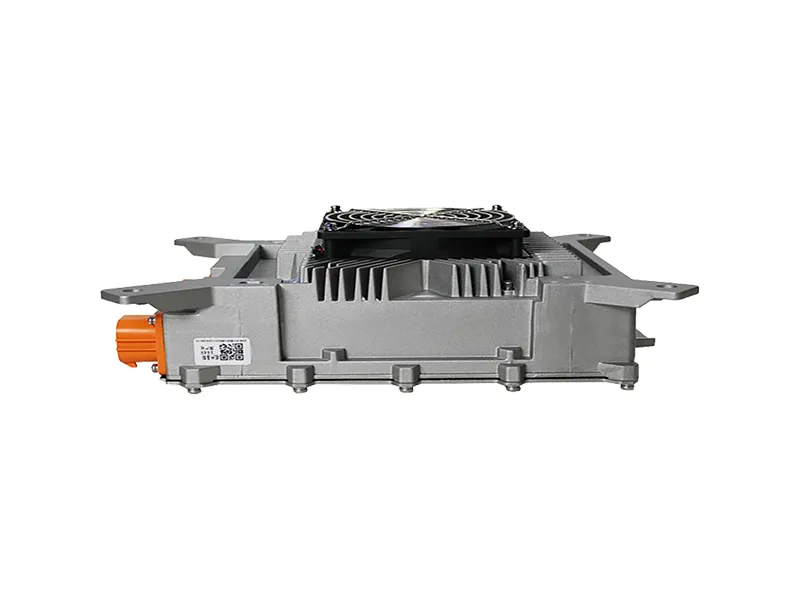

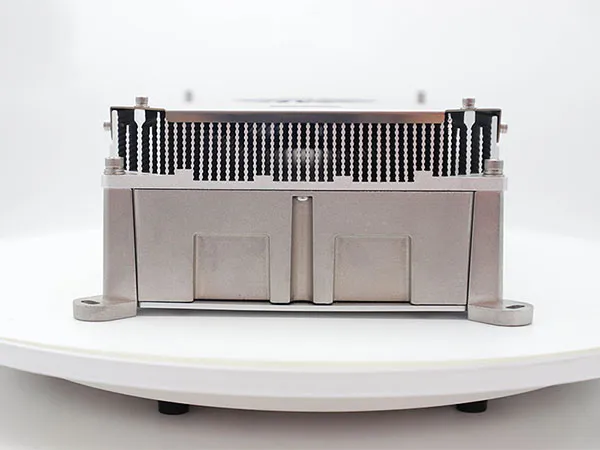

  • Cargador de a bordo de baja tensión y media/alta tensión 6.6kW (refrigerado por ventilador)

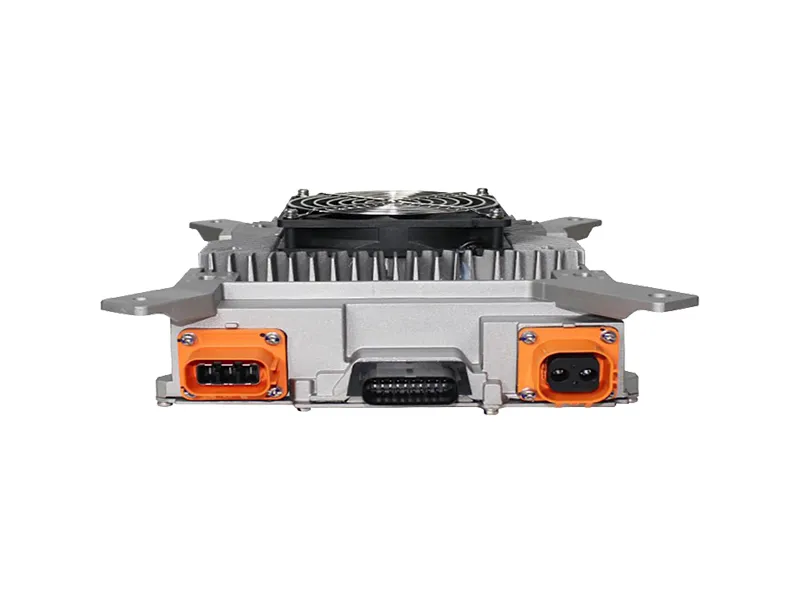

  • Cargador de batería de litio / cargador de a bordo 6.6kW (refrigerado por ventilador)
  • Cargador de batería de litio / cargador de a bordo 6.6kW (refrigerado por líquido)
  • Cargador de a bordo monofásico/trifásico 20.0kW (refrigerado por agua)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
Especificaciones técnicas
Modelo RA2P0024 RA2P0060 RA2P0080 RA2P0108 RA2P0144 RA2P0360
Voltaje de salida nominal 24V 60V 80V 108V 144V 360V
Rango de voltaje de salida 0-36VDC 0-80VDC 0-105VDC 0-140VDC 0-180VDC 0-450VDC
Corriente de salida máx. 60A 35A 25A 18A 13A 6A
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
Especificaciones técnicas
Modelo HK-MF-48-40 HK-MF-72-40 HK-MF-108-32 HK-MF-144-23 HK-MF-312-10
Método de refrigeración Refrigeración por aire forzado Refrigeración por aire forzado Refrigeración por aire forzado Refrigeración por aire forzado Refrigeración por aire forzado
Voltaje de salida 48V 72V 108V 144V 312V
Rango de voltaje de salida 35-70V 50-107V 80-161V 100-215V 200-450V
Corriente de salida 40A 40A 32A 23A 10A
Potencia de salida 2000W@220VAC 1600W@110VAC 3300W@220VAC 1650W@110VAC 3300W@220VAC 1650W@110VAC 3300W@220VAC 1650W@110VAC 3300W@220VAC 1650W@110VAC
Potencia 3.3kW
Peso 4.6kg
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
Especificaciones técnicas
Modelo RA3P3360 RA3P3144 RA3P3108 RA3P3072 RA3P3048 RA3P3024
Voltaje de salida nominal 360V 144V 108V 72V 48V 24V
Rango de voltaje de salida 0-500VDC 0-180VDC 0-135VDC 0-95VDC 0-68VDC 0-40VDC
Corriente de salida máx. 9A 22A 30A 45A 60A 100A
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
Especificaciones técnicas
Modelo RA4P0024 RA4P0060 RA4P0080 RA4P0108 RA4P0144 RA4P0360
Voltaje de salida nominal 24V 60V 80V 108V 144V 360V
Rango de voltaje de salida 0-36VDC 0-80VDC 0-105VDC 0-140VDC 0-180VDC 0-450VDC
Corriente de salida máx. 120A 70A 50A 36A 26A 12A
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
Especificaciones técnicas
Tipo Modelo Voltaje de salida nominal Rango de voltaje de salida Corriente de salida máx.

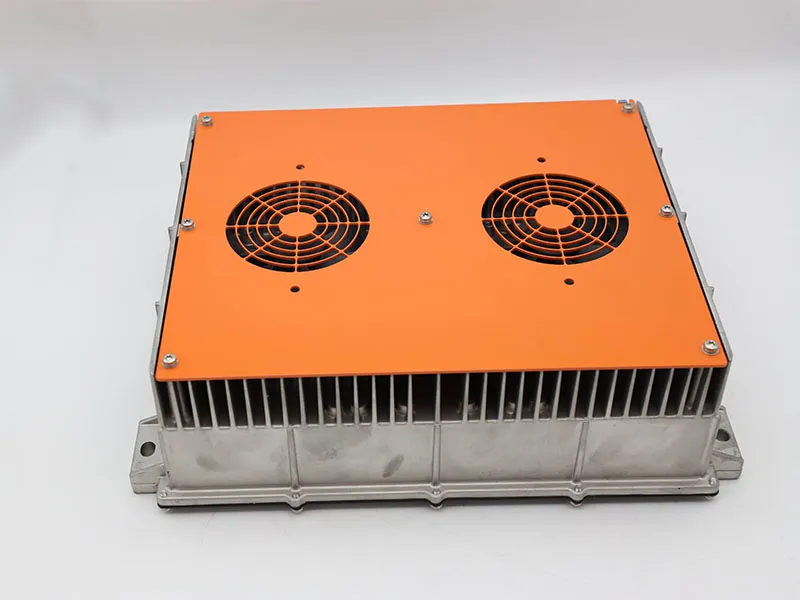

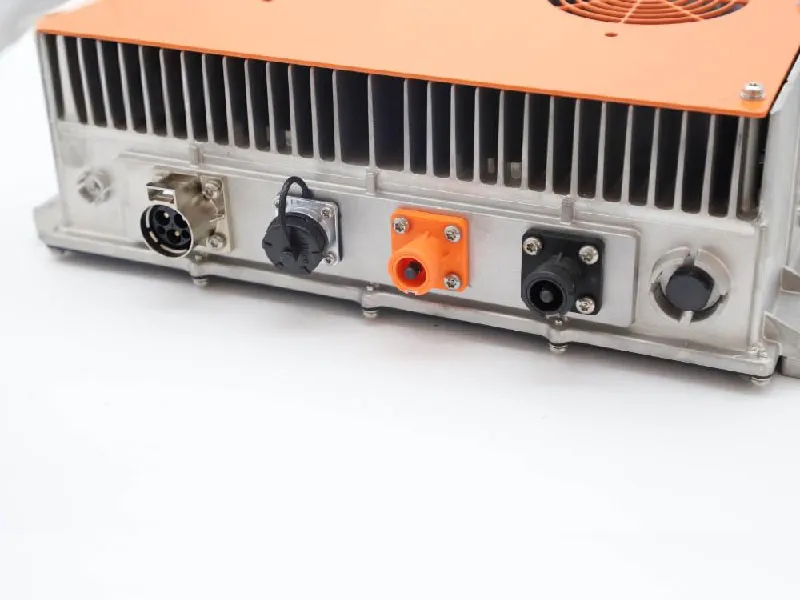

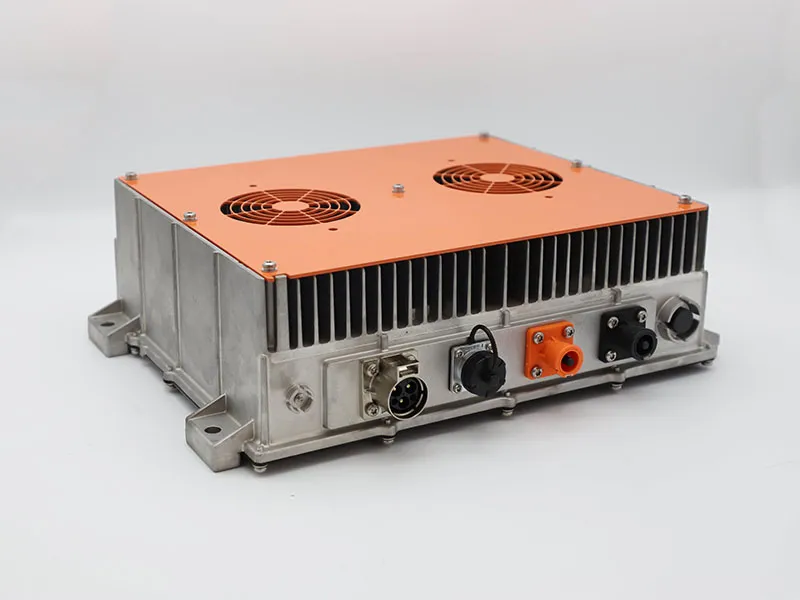

Cargador de a bordo monofásico de 6.0kW
(refrigerado por ventilador)
RA6P0024 24V 0-36VDC 180A
RA6P0060 60V 0-80VDC 105A
RA6P0080 80V 0-105VDC 75A
RA6P0108 108V 0-140VDC 54A
RA6P0144 144V 0-180VDC 39A
RA6P0360 360V 0-450VDC 18A
Cargador de a bordo trifásico de 6.0kW
(refrigerado por ventilador)
TR3610024 24V 0-36VDC 180A
TR3610060 60V 0-80VDC 105A
TR3610080 80V 0-105VDC 75A
TR3610108 108V 0-140VDC 54A
TR3610144 144V 0-180VDC 39A
TR3610360 360V 0-450VDC 18A
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
Especificaciones técnicas
Tipo Modelo Voltaje de salida nominal Rango de voltaje de salida Corriente de salida máx.

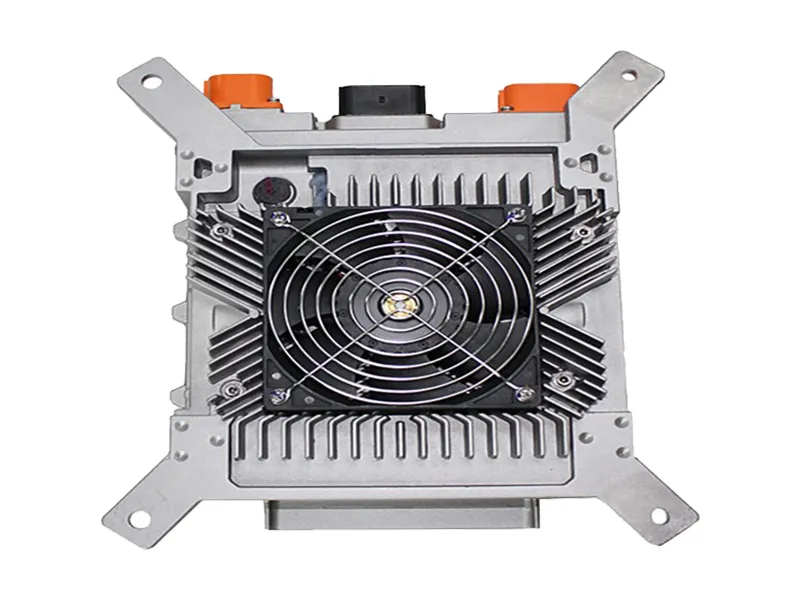

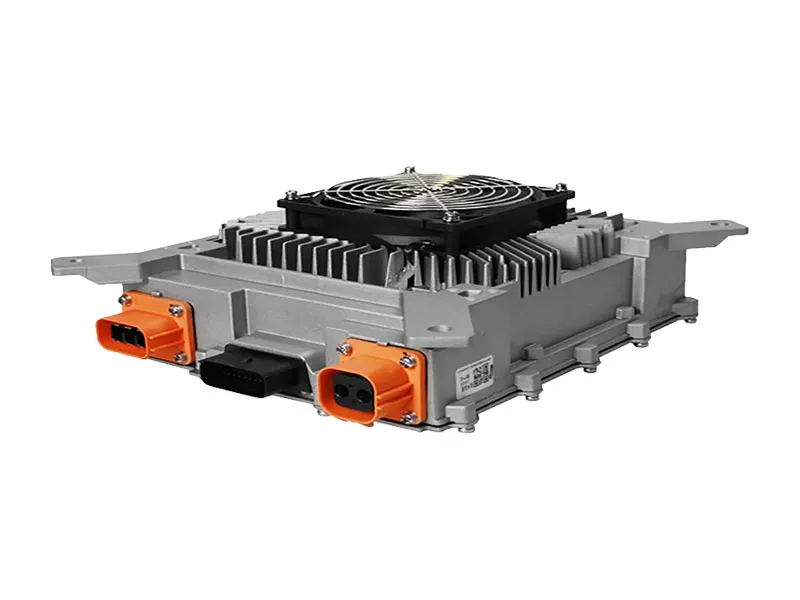

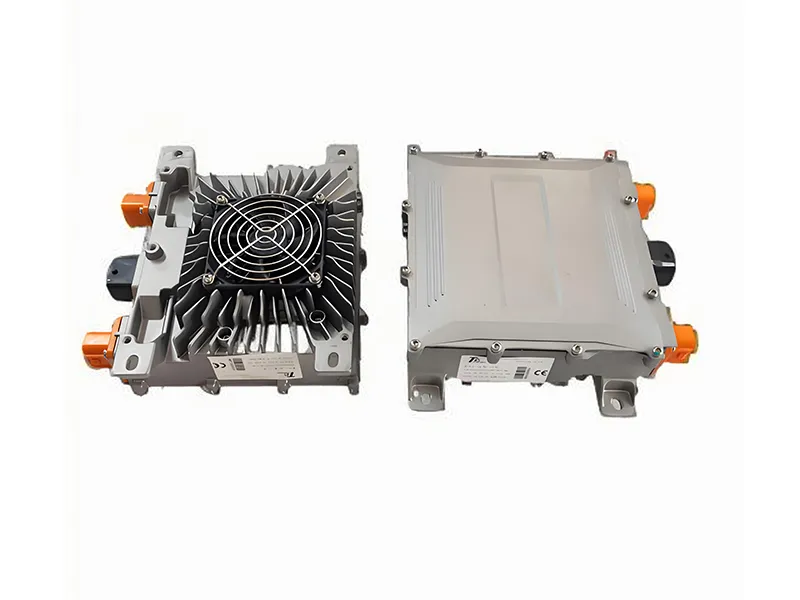

Cargador de a bordo de bajo voltaje de 6.6kW
(refrigerado por ventilador)
RA6P6072 72V 0-95VDC 90A
RA6P6048 48V 0-68VDC 120A
RA6P6024 24V 0-40VDC 200A
Cargador de a bordo de medio/alto voltaje de 6.6kW
(refrigerado por ventilador)
RA6P6720 720V 0-850VDC 9A
RA6P6540 540V 0-720VDC 12A
RA6P6360 360V 0-500VDC 18A
RA6P6144 144V 0-180VDC 44A
RA6P6108 108V 0-135VDC 60A
RA6P6080 80V 0-105VDC 80A
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
Especificaciones técnicas
Modelo HK-LF-115-58 HK-LF-144-46 HK-LF-312-20 HK-LF-540-12
Método de refrigeración Refrigeración por aire Refrigeración por aire Refrigeración por aire Refrigeración por aire
Voltaje de salida 115V 144V 312V 540V
Rango de voltaje de salida 70-177V 95-202V 200-450V 400-618V
Corriente de salida 58A 46A 20A 14A
Potencia de salida 6000W@220VAC 3300W@110VAC 6000W@220VAC 3300W@110VAC 6000W@220VAC 3300W@110VAC 6000W@220VAC 3300W@110VAC
Potencia 6.6kW
Peso 8.5kg
Cargador de a bordo (OBC)
Modelo HK-LW-312-20 HK-LW-540-14 HK-LW-600-12
Voltaje de salida nominal 312V 540V 600V
Rango de voltaje de salida 200V-450V 400V-680V 400V-800V
Corriente de salida máx. 20A 14A 12A
  • Cargador de a bordo (OBC)
  • Cargador de a bordo (OBC)
Especificaciones técnicas
Tipo Modelo Voltaje de salida nominal Rango de voltaje de salida Corriente de salida máx.
Cargador de a bordo monofásico de 20.0kW
(refrigerado por agua)
RA22P0720 720V 0-850VDC 27A
RA22P0540 540V 0-720VDC 36A
RA22P0360 360V 0-500VDC 54A
RA22P0144 144V 0-180VDC 132A
RA22P0108 108V 0-135VDC 180A
RA22P0080 80V 0-105VDC 240A
Cargador de a bordo trifásico de 20.0kW
(refrigerado por agua)
TR3636 720V 0-850VDC 27A
TR3635 540V 0-720VDC 36A
TR3634 360V 0-500VDC 54A
TR3633 144V 0-180VDC 132A
TR3632 108V 0-135VDC 180A
TR3631 80V 0-105VDC 240A
Ventajas técnicas

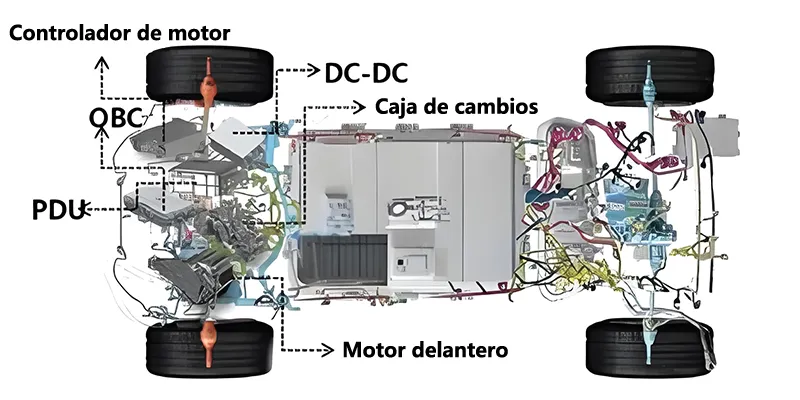

Cargador de a bordo (OBC)
  • Controlador de motor
  • OBC
  • PDU
  • DC-DC
  • Caja de cambios
  • Motor delantero
  • Cargador de a bordo (OBC)
    Alta eficiencia

    Los modelos de cargador de a bordo (OBC) de 3.3kW y 6.6kW ofrecen una excelente eficiencia de conversión de energía, minimizando la pérdida de potencia durante el proceso de carga y garantizando una transferencia de energía más sostenible.

  • Cargador de a bordo (OBC)
    Diseño compacto

    Con una estructura ligera y compacta, nuestro cargador de a bordo se integra fácilmente en varias arquitecturas de vehículos sin comprometer el espacio ni añadir peso innecesario.

  • Cargador de a bordo (OBC)
    Características de seguridad avanzadas

    Equipado con múltiples protocolos de seguridad, que incluyen protección contra sobrevoltaje, sobrecorriente y temperatura, el OBC garantiza un funcionamiento seguro y confiable en todas las condiciones.

  • Cargador de a bordo (OBC)
    Carga inteligente

    Al admitir protocolos de carga inteligentes, nuestro cargador a bordo es compatible con diversos estándares de red, lo que ofrece flexibilidad y comodidad para los usuarios.

  • Cargador de a bordo (OBC)
    Rendimiento confiable

    Diseñado para funcionar en una variedad de condiciones ambientales, nuestro cargador de a bordo para vehículos eléctricos soporta temperaturas extremas, humedad y vibraciones, lo que garantiza una durabilidad a largo plazo.

  • Cargador de a bordo (OBC)
    Compatibilidad global

    Cumpliendo con los estándares y regulaciones internacionales, los modelos OBC de 3.3kW y 6.6kW están construidos para el mercado global, lo que los hace adecuados para varias regiones del mundo.

Aplicaciones

Nuestras soluciones de carga de vehículos eléctricos son extremadamente versátiles, lo que las hace ideales para una amplia variedad de aplicaciones. Esto incluye turismos, vehículos eléctricos comerciales, yates, equipos de ingeniería de motores eléctricos, estaciones de carga y sistemas de almacenamiento de energía.
Nuestros cargadores de a bordo están diseñados para adaptarse a cualquier configuración que requiera una conversión de voltaje eficiente, proporcionando una carga rápida y confiable. En particular, el cargador de a bordo de 3.3kW es una solución óptima para aquellos que buscan una carga confiable y eficiente, incluso mientras están en movimiento. Ya sea para aplicaciones residenciales, comerciales o industriales, nuestras soluciones garantizan un rendimiento superior y una carga segura para una mayor autonomía y eficiencia energética.

Cargador de a bordo (OBC)
Carrito de golf
Cargador de a bordo (OBC)
Coche de baja velocidad
Cargador de a bordo (OBC)
Autocaravana (RV)
Cargador de a bordo (OBC)
Triciclo
Cargador de a bordo (OBC)
Vehículo de dos ruedas
Cargador de a bordo (OBC)
Carretilla elevadora
Cargador de a bordo (OBC)
Vehículo de limpieza
Cargador de a bordo (OBC)
Yate
Cargador de a bordo (OBC)
Carrito de excursión o tour
Cargador de a bordo (OBC)
Carrito tipo golf (policía)
Cargador de a bordo (OBC)
Cuatrimoto eléctrico
Cargador de a bordo (OBC)
Cortacésped
Cargador de a bordo (OBC)
Dron industrial
Cargador de a bordo (OBC)
Sistema de almacenamiento de energía en el hogar
Cargador de a bordo (OBC)

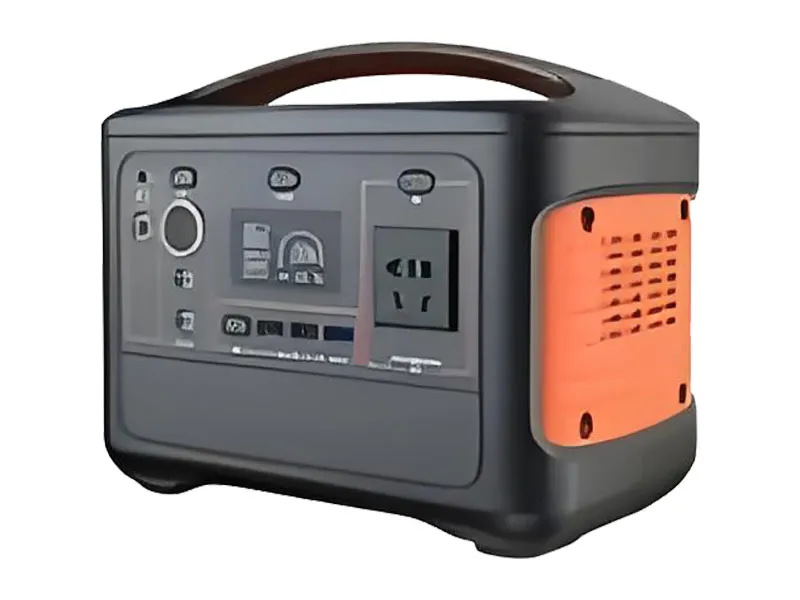

Estación de energía portátil
Características
  • Logra hasta un 95% de eficiencia energética y más del 93% de eficiencia a plena carga, lo que garantiza un uso óptimo de la energía durante la carga
  • Admite el rango de voltaje de entrada de AC90V~AC264V 45~65Hz, lo que lo hace compatible con los estándares globales y permite las fluctuaciones de la red y los requisitos de exportación de vehículos
  • Evita que la batería se dañe durante la carga o el apagado mediante el uso de un control de temperatura inteligente, lo que prolonga significativamente la vida útil de la batería
  • Diseño resistente al agua y alto nivel de protección IP67, que ofrece protección contra el polvo y la inmersión hasta una profundidad de 1 metro
  • Funciona a temperaturas que oscilan entre -40°C y 85°C, con capacidades de almacenamiento de -55°C a 85°C, cumple con los estándares de grado automotriz para resistencia a golpes y vibraciones (QC/T 895-2011)
  • Cuenta con sensor térmico incorporado y control con recuperación automática a través de protección térmica
  • Equipado con amplias características de seguridad funcional y de alto voltaje para un funcionamiento seguro
  • Incluye indicadores de carga LED para mostrar el estado de carga en tiempo real
  • Admite varios tipos de baterías, incluidas las baterías LiFePO4 y de iones de litio, con modos de carga programables. Puede comunicarse en tiempo real con los sistemas de gestión de baterías (BMS) a través de la comunicación CAN o el control automático.
  • Corriente de entrada: 16A
  • Factor de potencia de entrada: ≥0.99, THD muy bajo
  • Control de carga: comunicación CAN o habilitación automática
  • Dimensiones: 198mm (largo) x 244mm (ancho) x 95mm (alto) (refrigeración por aire)
  • Pesa solo 4.6 kg, por lo que es fácil de integrar en varios sistemas del vehículo
Medidas de seguridad
  • Protección contra sobrevoltaje/subvoltaje/polaridad inversa de entrada
  • Protección contra sobrecorriente/cortocircuito de salida, protección contra sobretemperatura
Accesorios opcionales

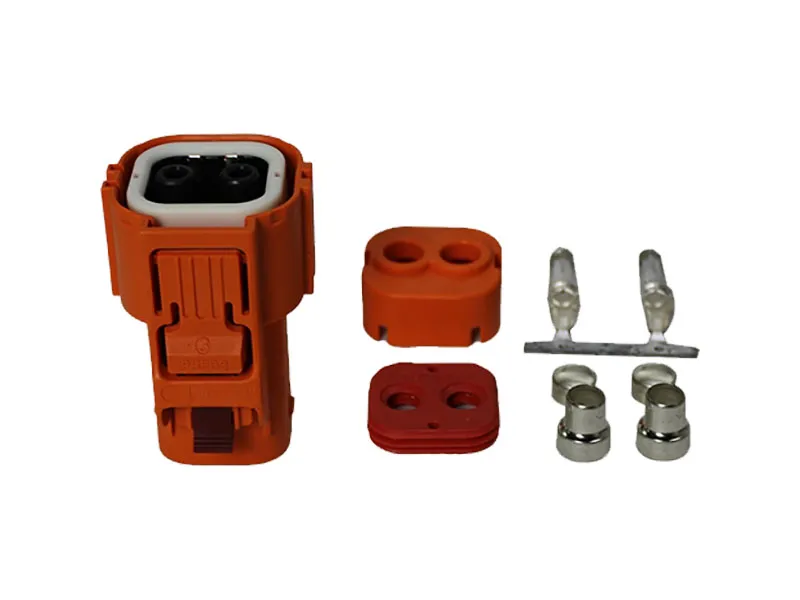

    1. Cargador de a bordo (OBC) Conector de plástico de alto voltaje
    1. Cargador de a bordo (OBC) Conector Molex de 20 pines
    1. Cargador de a bordo (OBC) Conector de plástico de alto voltaje
    1. Cargador de a bordo (OBC) Terminales de crimpado
